指令格式

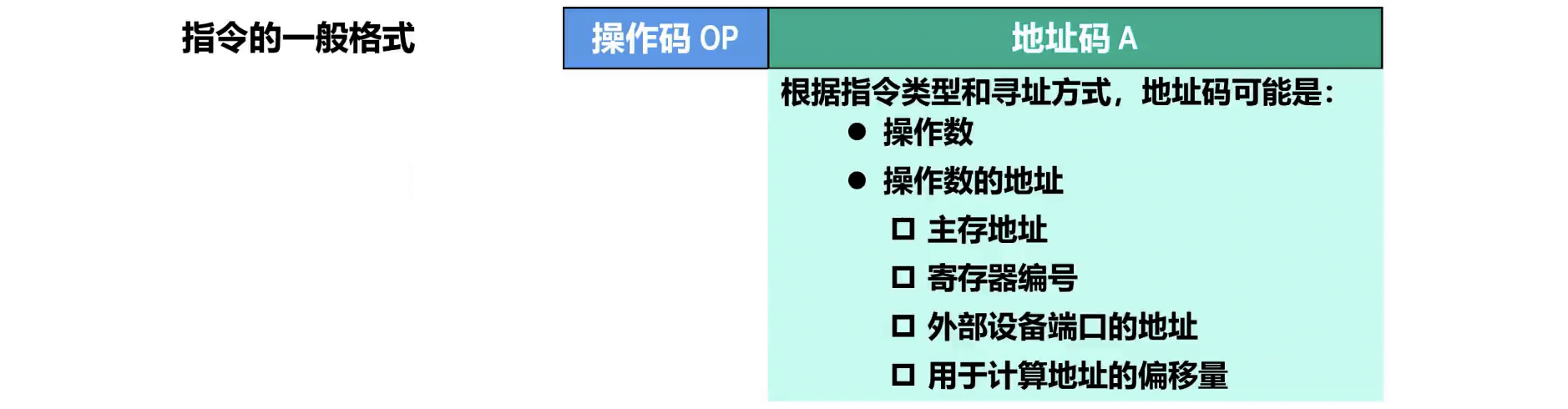

指令的一般格式

操作码：指令中用来表示操作性质及功能的部分，是指令的中心。
- 固定操作码：所有指令的操作码字段长度固定。优点是译码简单，易于硬件实现；缺点是指令条数受限。
- 扩展操作码（可变长操作码）：将操作码和地址码的某些位组合，实现操作码长度可变。通常将短操作码用于常用指令，长操作码用于不常用指令。在指令字长固定的前提下，通过牺牲地址码位数来增加操作码位数，从而增加指令条数。
地址码：指令中指出操作数或指令的地址的部分。地址码的位数决定了指令能直接寻址的范围。
寻址方式
- 显式包含：指令字中直接给出操作数的地址，或者指明操作数存放的寄存器编号、存储单元地址等。地址码直接指出操作数的物理位置。
- 隐式包含：操作数地址不直接在指令字中给出，而是通过某种约定（如默认使用累加器 ACC、栈顶指针 SP 等），或者通过指令执行过程中的特定机制（如 PC 值、基址寄存器内容等）来确定。无需地址码明确指出操作数位置。

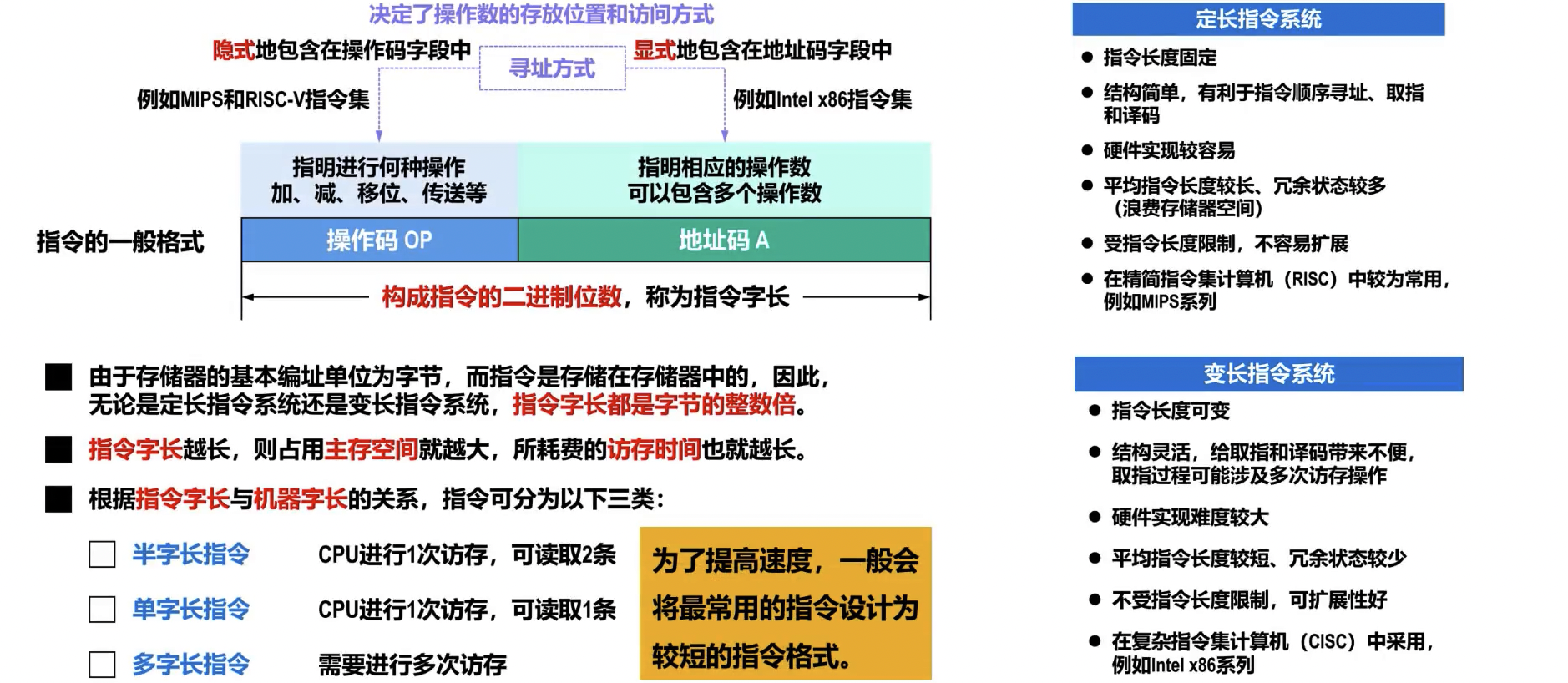

指令字长

定长指令系统：所有指令的字长都相同。
- 特点：指令的取指和译码过程简单，便于实现并行处理和流水线技术。
- 优点：控制简单，有利于提高指令执行速度。
- 缺点：指令编码效率不高，灵活性差。常用指令和不常用指令都占用相同长度，可能导致指令密度较低。
变长指令系统：不同指令的字长可以不同。
- 特点：指令的取指和译码过程相对复杂，需要根据操作码判断后续指令的长度。
- 优点：指令编码效率高，灵活性强。可以根据指令功能和操作数数量灵活分配字长，从而提高存储空间利用率和指令密度。
- 缺点：控制逻辑复杂，不利于实现并行处理和流水线技术。

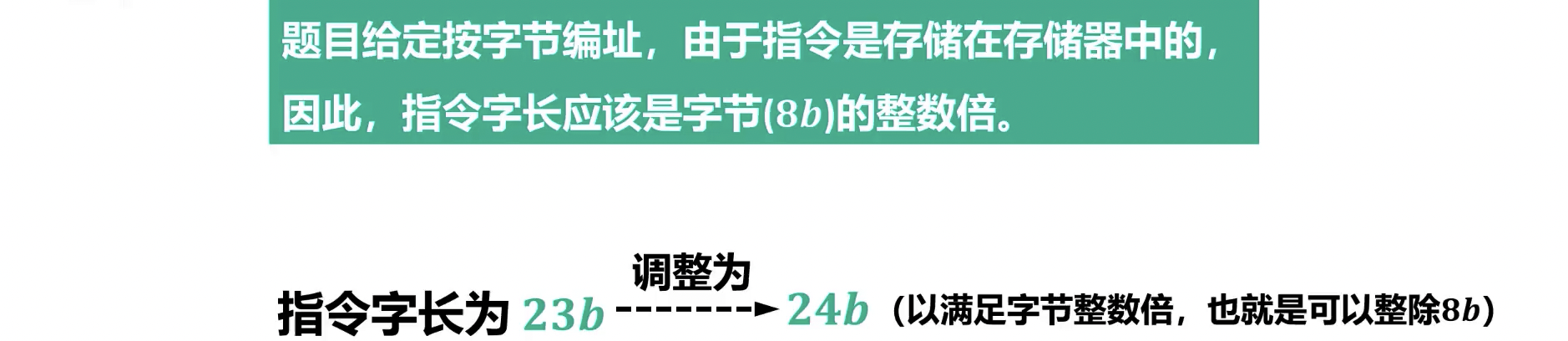

指令字长分类（按与机器字长关系）：指令字长通常是字节的整数倍，与机器字长的关系影响取指效率和存储效率。
- 半字长指令：指令字长等于机器字长的一半。通常用于微型机或对存储空间要求高的系统。
- 单字长指令：指令字长等于机器字长。这是最常见的情况，一条指令恰好占用一个机器字。
- 多字长指令：指令字长是机器字长的整数倍（如双字长、三字长等）。用于需要更多地址位或立即数等情况，但取指需要多次访存。

指令中的地址码字段

三地址指令
- 格式与操作：通常为 OP A1, A2, A3。其操作含义通常为 (A1) ← (A2) OP (A3)，即将地址 A2 和 A3 所指的操作数进行 OP 运算，结果存入地址 A1。这里的 A1、A2、A3 可以是寄存器地址或内存地址。
- 特点：
  - 一条指令可以完成一个相对复杂的运算，如 ADD R1, R2, R3 表示 R1 = R2 + R3。
  - 指令字长较长，因为需要编码三个地址信息。
  - 程序代码长度较短，执行效率相对较高，因为一条指令能完成更多工作，减少了指令条数和访存次数。
- 汇编关键字示例：ADD R1, R2, R3, SUB R4, R5, R6, MUL R7, R8, R9
二地址指令
- 格式与操作：通常为 OP A1, A2。其操作含义通常为 (A1) ← (A1) OP (A2)，即将地址 A1 和 A2 所指的操作数进行 OP 运算，结果存回地址 A1。A1、A2 可以是寄存器地址或内存地址。
- 特点：
  - 是最常用的指令格式之一，兼顾了指令的效率和长度。
  - 指令字长适中，比三地址指令短，比一地址指令长。
  - 运算结果会覆盖其中一个源操作数（A1），即具有破坏性。
- 汇编关键字示例：MOV AX, BX, ADD DX, [SI], SUB CX, 5
一地址指令
- 格式与操作：通常为 OP A1。其操作含义通常为 (ACC) ← (ACC) OP (A1)，即隐含使用**累加器（ACC）**作为其中一个操作数和运算结果的存放地址。
- 特点：
  - 指令字长较短，只需编码一个显式地址信息。
  - 程序代码长度较长，因为完成一个复杂运算需要多条指令配合（如 LOAD A、ADD B、STORE C）。
  - 对累加器 ACC 的依赖性强，通常需要频繁地进行累加器与内存之间的数据交换。
- 汇编关键字示例：LOAD A, ADD B, STORE C, MUL D
零地址指令
- 格式与操作：通常为 OP。指令本身不包含地址码，操作数隐含在堆栈中。例如，ADD 指令表示将栈顶的两个操作数弹出，相加后结果再压入栈顶。
- 特点：
  - 指令字长最短，因为无需编码地址信息。
  - 程序代码长度最长，因为所有操作数都需要通过 PUSH 或 POP 指令显式地压栈或弹栈。
  - 依赖于堆栈机的结构，操作数在堆栈中，访问速度快，但需要额外的堆栈管理指令。
  - 优点是指令译码简单，指令系统简洁。
- 汇编关键字示例：PUSH A, POP B, ADD, SUB, MUL, DIV

指令中的操作码字段

操作码指定需要进行的操作（运算），是指令中最重要的字段之一。
不同指令的操作码编码值不同，用于区分不同的指令功能。
根据操作码的长度是否固定，可分为 2 种
- 定长操作码
  - 操作码的长度固定，并且其在指令中的位置也是固定的。
  - 指令译码简单，硬件实现简单，有利于指令流水线的实现。
  - 指令系统的规模（指令系统所包含的指令数量），决定了操作码的位数。若指令系统所包含的指令数量为 $x$ ，操作码的位数为 $n$ ，则 $x$ 和 $n$ 应满足如下关系： $x \leq 2^{n}$ （即 $lo g_{2} x \leq n$ ）。
- 变长操作码
  - 操作码的长度可变，并且其在指令中的位置也不固定。
  - 可以有效减少操作码的平均长度，用较短的指令字长表示了更多的指令，并且给地址码留出了更多位数，以增大寻址空间。
  - 常见实现方法：扩展操作码技术。

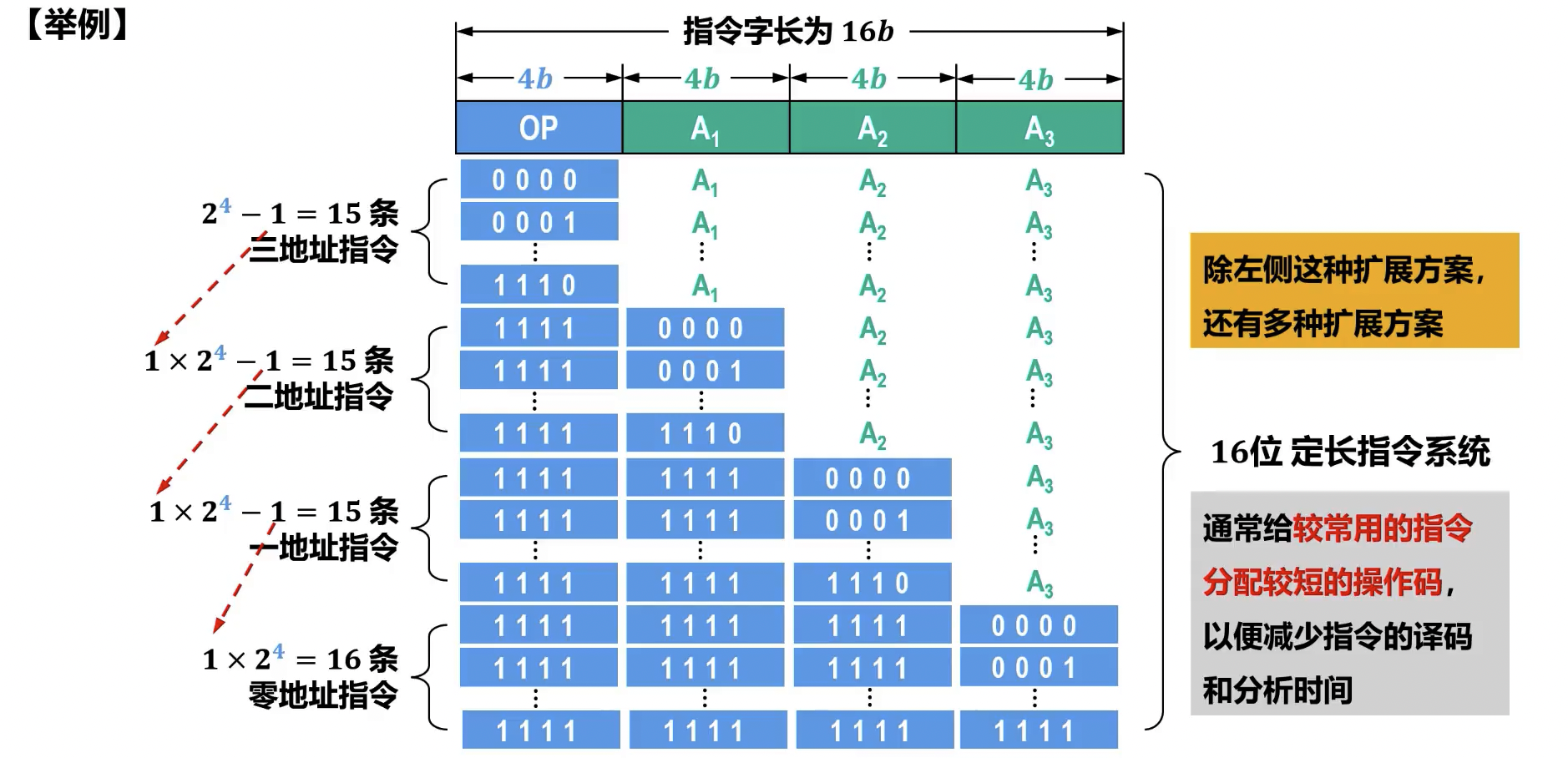

变长操作码的常见实现 - 扩展操作码技术

核心思想：操作码的长度随地址码字段中地址码数量的减少而增加。
基本原理：
- 在固定长度的指令字中，通过利用地址码字段的空闲位来扩展操作码的长度。
- 对于需要地址数较多的指令（如三地址指令），其操作码较短，占用较少位数。
- 对于需要地址数较少的指令（如一地址指令、零地址指令），其操作码较长，通过使用地址码字段的一部分作为操作码的扩展位来实现。
- 这种设计允许在有限的指令字长内表示更多不同类型（不同地址数）的指令，同时提高编码效率。
实现机制（通常按地址数递减的方式设计）：
- 将指令字划分为若干字段，例如操作码字段和多个地址码字段。
- 为支持不同地址数的指令，将部分短操作码的编码空间（通常是最高位字段的操作码）保留，作为扩展前缀或逃逸码，指示实际操作码将延伸到后续的地址码字段中。
- 示例：假设指令字长固定，包含一个 k 位操作码和 m 位地址码字段（共 N 个地址码字段，例如 A1, A2, ..., AN）。
  - 多地址指令（如 N 地址指令）：直接使用 k 位操作码。从 2^k 种编码中，留出若干个作为扩展前缀。
  - 少地址指令（如 N-1 地址指令）：当 k 位操作码为某个特定扩展前缀时，表示操作码将延伸到 AN 字段，形成 k + m 位的操作码。此时，原 AN 字段被操作码占用，指令只有 N-1 个地址字段。
  - 更少地址指令（如 N-2 地址指令）：当 k + m 位操作码为某个特定扩展前缀时，表示操作码将进一步延伸到 AN-1 字段，形成 k + 2m 位的操作码。此时，原 AN-1、AN 字段都被操作码占用，指令只有 N-2 个地址字段。
- 依此类推，地址码字段越少，可用于扩展操作码的位数越多，从而可表示的指令种类也越多。
- 通过此机制，短指令（如三地址指令）占用短操作码，而长指令（如零地址指令）虽然地址码字段减少，但可拥有更长的操作码，从而互不冲突，且充分利用了指令字长。
